3590EGTB8“ TOUCH”：8英寸面板觸摸屏重量指示器

3590EGTB8 "TOUCH": 8-inch Panel Touch Screen weight indicator

自定義屏幕

由於可定制的觸摸屏顯示，因此可以為任何應用程序創建合適的界面：

PC軟件" Dini Display Tool"可快速自定義TOUCH顯示。

I / O部分

1個內部以太網端口作為標準配置，用於連接公司網絡。
RJ45連接器上的1個RS232串行端口（如果激活，它將禁用以太網端口），用於連接打印機，PC，PLC，無線電模塊和可選接口。
1個螺釘端子上的RS232串行端口，用於連接打印機，PC，無線電模塊和可選接口。
1個RS232 / RS485串行端口，位於螺釘端子上，用於連接體重計，遠程秤，徽章讀取器或數字稱重傳感器。
通過帶有迷你DIN連接器（可選）的電纜，用於條形碼/徽章讀取器或外部PC鍵盤的合適的鍵盤仿真輸入。
4個光電隔離輸出，可選板可擴展至16個。
2個光隔離輸入，可選板可擴展至8個。
外部Profibus接口（可選），用於自動化管理。
Modbus RTU接口。
可選的藍牙連接，可通過PC，智能手機或平板電腦對數據庫進行快速的無線編程。
模擬輸出DAC16O需要擴展板IOEXPB。

帶有8英寸大觸摸屏的面板數字式重量指示器，不銹鋼前面板和標準的以太網端口。3590EGTB8指示器可用於開發特定的應用程序，集成的調試器和PC編程工具。得益於完全可定制的工作通過屏幕，可以對所有必要的稱重數據，主數據和自由文本進行可視化和快速管理，從而極大地簡化了用戶操作CE-M認證（OIML R-76 / EN 45501）。

主要特點

具有觸摸屏技術的背光圖形顯示屏，尺寸為1xh = 160x120 mm。表示可與手套一起使用。
多語言軟件，提供意大利語，英語，德語，法語和西班牙語。新軟件" CUSTOM LANGUAGE TOOL"可插入您自己的翻譯，該軟件可從此卡的"下載"區域下載。
配備防水墊片。
IP65正面防護。
不銹鋼前面板，帶有8個固定點，可最大程度地防止水和灰塵進入。
整體尺寸：280x220x80毫米。
鑽孔模板：188x252毫米。
3路屏幕十字燈。
實時時鐘和永久數據存儲。
配備的alibi內存，集成在主板上。
內置micro SD插槽，用於記錄徽標（根據要求）。
DINITOOLS實用程序可用的功能，也可以從遠程（通過Internet的Web服務器模式）使用。
-配置，數據輸入和打印格式。
-在PC上記錄和歸檔所有信息。
-完整檢索配置。
-用數值校準儀器。
-屏幕的定制。
-使用特定編程語言的自定義程序的開發環境。
24位24位A / D轉換器，最高3200轉換/秒。以及多達8個信號線性化點。
4個獨立的模擬通道（E-AF03版本最多2個）用於讀取重量。
最多可連接16個350歐姆的模擬稱重傳感器（45個1000歐姆的稱重傳感器）和市場上的主要數字稱重傳感器（型號E-AF03）。

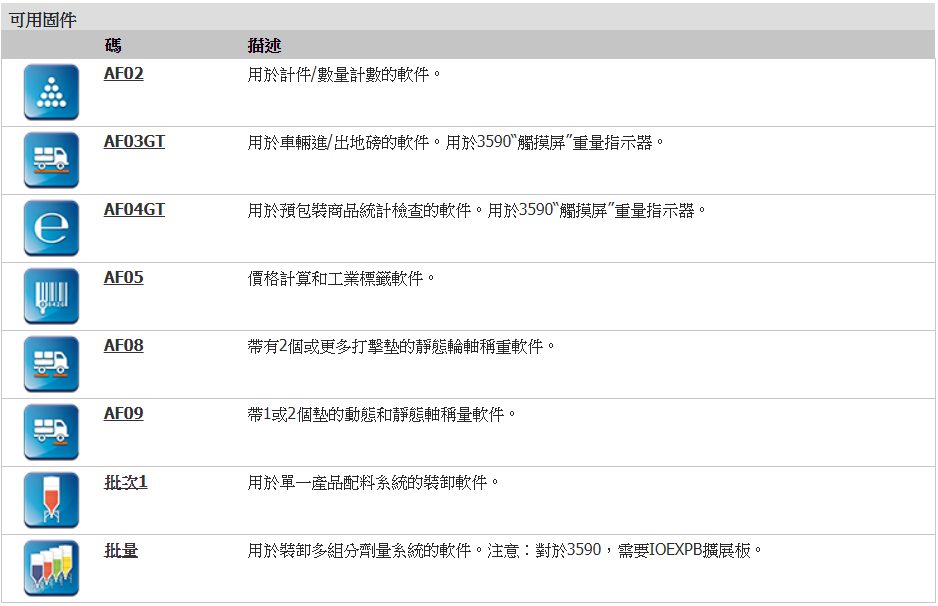

管理用於地磅的最常見的數字稱重傳感器（帶有AF03GT固件），也適用於CE-M批准的應用。
合法的高達0.30 V / e CE-M的10.000e OIML或3 x 3000e。
最多1.000.000可顯示的分度，供內部工廠使用，內部分辨率最高為3.000.000點。
可免費編程打印輸出格式，連接到打印機和貼標機。

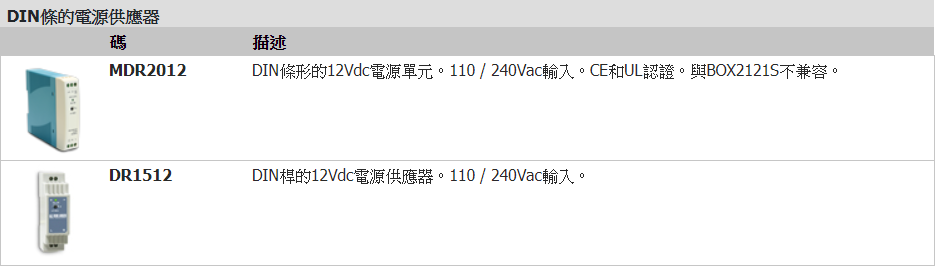

12-24 Vdc電源。

主要認證

歐盟型式檢驗證書（45501：2015）
奧美R76
OIML R51-中端
OIML R134（AF09）

定制的應用

通過集成的開發區域，可以自主創建完全定制的應用程序：
-根據客戶要求
定制稱量程序-用於在現有系統中更換終端的定制稱量程序
-嚮導，操作員信息。
-串行端口管理，協議定制。
-完整的數字I / O管理。
-順序或同步自動化。
-數據輸入，自定義檔案。
Dini Argeo可提供定制開發程序服務。請與我們聯繫以獲取免費報價。
