“ 3590EGT8” 8英寸觸摸屏重量指示器

"3590EGT8" 8 inches Touch Screen weight indicator

理想的數字認證重量

與AF03GT固件3590EGT指標管理為地秤最常見的數字稱重傳感器，即使是CE-M認可的應用程序：
迪尼ARGEO RCPTD
迪尼ARGEO RCD
賴斯湖 RL5416D / RL5426D
Sensocar SP / CS
Scaime CB50X-DL
FLINTEC RC3D
HBM C16i（需要HBM接線盒和RS422 \ RS485轉換器）
Zemic DM-B4110，DM-B4310，DM-B4311，DM-E5310
有關兼容稱重傳感器的完整列表，請參閱AF03GT技術手冊。
為了有效處理數字稱重傳感器並提供最佳保護，我們建議使用DIGIKIT選件。。

PC軟件" Dini Display Tool"可快速自定義TOUCH顯示。

I / O部分

1個內部以太網端口作為標準配置，用於連接公司網絡。
RJ45連接器上的1個RS232串行端口（如果激活，它將禁用以太網端口），用於連接打印機，PC，PLC，無線電模塊和可選接口。
1個螺釘端子上的RS232串行端口，用於連接打印機，PC，無線電模塊和可選接口。
1個RS232 / RS485串行端口，位於螺釘端子上，用於連接體重計，遠程秤，徽章讀取器或數字稱重傳感器。
通過帶有迷你DIN連接器（可選）的電纜，用於條形碼/徽章讀取器或外部PC鍵盤的合適的鍵盤仿真輸入。
4個光電隔離輸出，可選板可擴展至16個。
2個光隔離輸入，可選板可擴展至8個。
外部Profibus接口（可選），用於自動化管理。
Modbus RTU接口。
可選的藍牙連接，可通過PC，智能手機或平板電腦對數據庫進行快速的無線編程。
模擬輸出DAC16O需要擴展板IOEXPB。

帶有8英寸觸摸屏的重量指示器。新型IP68外殼，帶有可調節的視角支架。前面板上的集成LED控制燈和集成以太網端口為標準配置。3590EGT8指示器除了提供可用的標準稱量程序外，還具有針對特定應用的開發環境，具有用於PC的集成調試器和編程工具。借助完全可定制的屏幕佈局，它可以顯示所有稱量數據，數據庫記錄和自由文本，從而大大簡化了用戶操作。CEM批准（OIML R76 / EN 45501）。

技術特點

8英寸（160x120mm）電阻式背光彩色觸摸屏圖形顯示。適合戴手套使用。
不銹鋼外殼，傾斜度可調，防護等級IP68。
多語言軟件，提供：意大利語，英語，德語，法語和西班牙語。借助於新軟件" CUSTOM LANGUAGE TOOL"，也可以輸入我們自己的翻譯，該軟件可從本頁的"下載"部分下載。
3色高亮度LED控制燈。
可用的觸摸屏鍵盤：QWERTY，AZERTY或QWERTZ。
尺寸（長x寬x高）：328x243x129毫米。
標配可調節支架，適用於台式或壁掛式安裝。
實時時鐘和永久數據存儲。
隨附集成在主板上的alibi內存。
內部micro SD（可選）插槽，用於存儲徽標。
DINITOOLS Utility Software可以使用的功能，甚至可以從遠程（通過Internet進入WEBSERVER模式）使用。
-配置，數據輸入和打印格式。
-在PC上傳輸和存儲所有信息。
-完整備份配置。
-帶有數值的儀器校準（理論校準）。
-定制佈局。
-通過特定編程語言的自定義程序的開發環境。
24位24位A / D轉換器，最高3200轉換/秒。具有自動選擇和多達8個信號線性化點。
4個獨立的模擬通道（EAF03版本最多2個）。
最多可連接16個350歐姆的模擬稱重傳感器（45個1000歐姆的稱重傳感器）和市場上出售的主要數字稱重傳感器（EAF03版）。
用於稱重橋的最常見數字稱重傳感器（帶有DIGIKIT選件和AF03GT固件）的管理，也適用於獲得CE-M認證的應用。
在批准的CEM版本中，OIML高達10.000e OIML或3 x 3000e @ 0.3μV/ e。
最多1.000.000可顯示的分度，供內部工廠使用，內部分辨率最高為3.000.000點。
可通過免費編程打印輸出格式連接到打印機和貼標機。

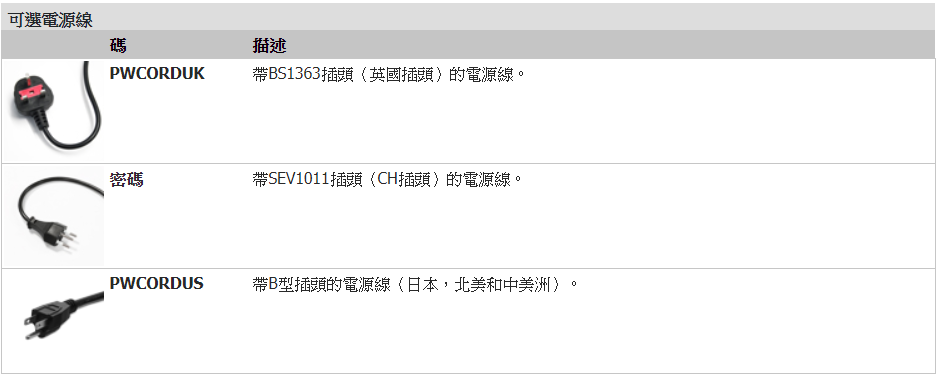

110-240 Vac電源或外部可充電電池組（可選）。
帶有可拆卸螺絲端子的主板。

主要認證

歐盟型式檢驗證書（45501：2015）
奧美R76
OIML R51-中端
OIML R134（AF09）

定制的應用

通過集成的開發區域，可以自主創建完全定制的應用程序：
-根據客戶要求的特定稱重程序-
用於在現有系統中更換終端的定制稱重程序
-嚮導，操作員信息。
-串行端口管理，協議定制。
-數字I / O全面管理。
-順序或同步自動化。
-數據輸入，自定義檔案。
Dini Argeo可提供定制開發程序服務。您可以要求報價。
