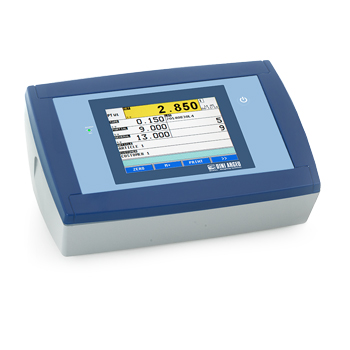

3590ETD“ TOUCH”：用於數字地磅的觸摸屏重量指示器

3590ETD "TOUCH": Touch Screen weight indicator for digital weighbridges

支持的數字稱重傳感器

所述3590ET8D指示器與AF03GT硬件，在組合固件被提供作為標準，允許最常見的數字稱重傳感器的市場上的管理：
迪尼ARGEO RCPTD
迪尼ARGEO RCD
賴斯湖 RL5426D / 5416D
Sensocar SP / CS
Scaime CB50X-DL
Flintec RC3D
HBM C16i（需要HBM接線盒和RS422轉換器\ RS485）
有關受支持的稱重傳感器的完整列表，請參閱固件技術手冊。

完全可定制的屏幕

借助可編程的觸摸屏顯示器，您可以為任何應用程序創建定制的界面：

該"DINI顯示工具"是一款PC軟件，該軟件允許您快速自定義觸摸屏。

I / O部分

2個RS232串行端口，用於連接打印機，PC或PLC，無線電模塊和可選接口。
1個RS232 / RS485串行端口，用於連接打印機，遠程秤，徽章讀取器或數字稱重傳感器。
通過帶有迷你DIN連接器（可選）的電纜，用於條形碼/徽章讀取器或外部PC鍵盤的合適的鍵盤仿真輸入。
4個光電隔離輸出（可選）。
2個光電隔離輸入（可選）。
外部Profibus接口（可選），用於自動化管理。
Modbus RTU協議。
可選的藍牙連接，可通過PC，平板電腦或智能手機對活動和配方進行快速無線編程。

重量指示器，適用於管理稱重橋的數字稱重傳感器。它允許可視化與稱重和屏幕個性化相關的所有數據，從而大大簡化了用戶的操作。配備3個串行端口，以太網端口，用於數據通信的傳輸協議，完全可配置的打印輸出，集成的alibi存儲器和條形碼/徽章讀取器的輸入。CE-M認證（OIML R-76 / EN 45501）。

主要特點

專用於數字稱重傳感器的電源單元。
電源電路保護板以及數字稱重傳感器與自複位電湧保護器之間的通信的保護板。。
採用觸摸屏技術的背光圖形顯示屏，尺寸為lxh = 120x90mm。屏幕完全可定制。
多語言軟件。
QWERTY，AZERTY o QWERTZ鍵盤，可選。
ABS防水外殼，帶有新的IP65保護系統（熱敏打印機版本為IP40）。
尺寸：278x125x186毫米。
適用於在桌子，專欄或牆壁上使用。
實時時鐘和永久數據存儲。
配備的alibi內存，集成在主板上。
內置micro SD插槽，用於記錄徽標（根據要求）。
DINITOOLS實用程序提供的功能
-配置，數據輸入和打印格式。
-在PC上記錄和歸檔所有信息。
-完整檢索配置。
-用數值校準儀器。
-屏幕的定制。
24位24位A / D轉換器，最高3200轉換/秒。以及多達8個信號線性化點。
4個獨立的模擬通道（E-AF03版本最多2個）用於讀取重量。
最多可連接16個350歐姆的模擬稱重傳感器（45個1000歐姆的稱重傳感器）和市場上的主要數字稱重傳感器（型號E-AF03）。
用於稱重橋的最常見數字稱重傳感器（帶有DIGIKIT選件和AF03GT固件）的管理，也是CE-M批准的應用。
合法的高達0.30 V / e CE-M的10.000e OIML或3 x 3000e。
最多1.000.000可顯示的分度，供內部工廠使用，內部分辨率最高為3.000.000點。
可免費編程打印輸出格式，連接到打印機和貼標機。
110-240 Vac電源。
